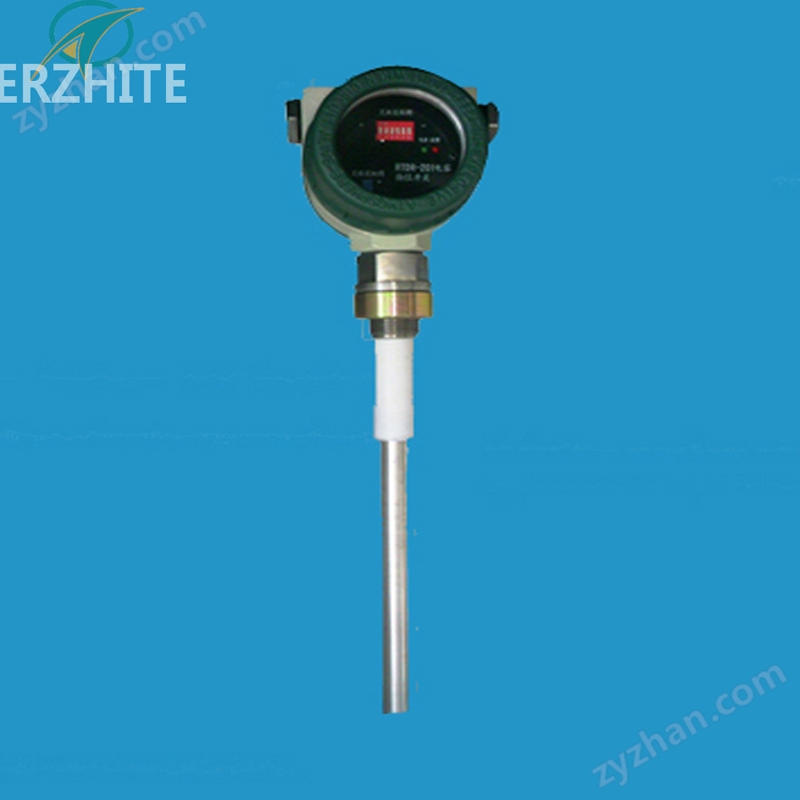

RTDR-201電容料位開關


本產品采用射頻電容技術,將容器內的物位變化量轉換成電容變化量,探極作為電容的一個極板,容器壁(或輔助探極)作為另一個極板,通過電子插件把電容量的變化轉換成脈沖頻率的變化,將來自物位介電常數引起的信號變化給電子線路,由于電容量變化,驅動輸出電路發出報警信號,從而實現料位、液位定點檢測、報警或控制的目的。
■技術參數
電源電壓:AC220V 50/60Hz;DC24V
相對濕度:≤85%
輸出信號:一組常開、常閉觸點
觸點容量:AC220V,5A;DC24V,3A
環境溫度:-40~+60℃
防護等級:IP65 防爆等級:ExdⅡBT4
探頭材質:316不銹鋼、四氟乙烯、高溫塑料
功 耗:≤1.5W
過程溫度:普通-20~80℃;高溫-25~180℃
過程壓力:-0.1~4.0MPa 介電常數:ε≥1.6%
延遲時間:5秒
電氣接口:M20×1.5 連接方式:螺紋或法蘭(見選型標記)
安裝方式:頂裝、側裝
■型號定義
| RTDR201- | 電容位式料位控制器 | |||||
| B | 壁裝式 | |||||
| D | 吊裝式 | |||||
| L | 纜式 | |||||
| N | 耐熱式(耐熱耐壓壁裝式) | |||||
| D | 電源24VDC,外部供電。 | |||||
| A | 電源220VAC,外部供電。 | |||||
| B | 有料閉合(或有料低電平) | |||||
| K | 有料斷開(或有料高電平) | |||||
| 2 | 兩線制引線 | |||||
| 3 | 三線制引線 | |||||
| O | 非防爆 | |||||
| B | 防爆 | |||||
| RTDR201- | B | A | K | 2 | O | 典型型號 |
