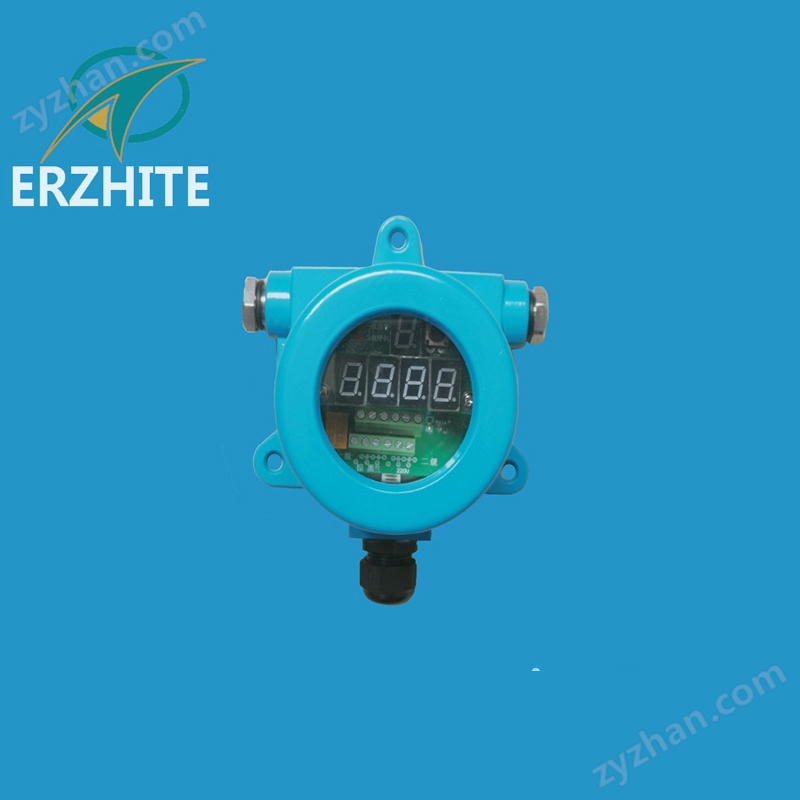

RD-V數顯旋轉探測儀


RD-V旋轉探測儀屬非接觸測量、一體化結構。集轉速顯示、一級轉速報警、二級轉速停機控制于一體。能對運行設備的轉速、線速進行檢測、顯示、控制。具有測速范圍寬、用戶可自由設定、防護等級高等特點。它是工業現場測量轉速、設備保護的理想選擇。
二、基本工作原理:
當檢測的輪(軸)轉動時,探頭檢測到輪(軸)上的“信號生成點”產生的脈沖信號,“數顯轉速開關”顯示相應的轉速(轉/分)。當出現轉速低于一級限速時,一級繼電器吸合,用于報警:當出現轉速進一步降低,并低于二級限速時,二級繼電器也吸合,用于停機或控制。
三、主要性能及特點:
1、 數字顯示轉速(轉/分)。測量范圍:6轉/分——6000轉/分(或0.1Hz-100 Hz)。
測速顯示誤差:≤0.2% FS。(小于0.1HZ時作零值處理)。
2、 提供用于一級轉速報警的一組常閉、常開控制觸點輸出。觸點容量:0.3A125VAC;或者0.3A110VDC。
3、 提供用于二級轉速保護的一組常閉、常開控制觸點輸出。觸點容量:3A250VAC;或3A30VDC。
4、 提供兩種電源選擇:AC220V±22V(功耗≤5W);或DC24V(工作電流≤100mA)。
5、 用戶可自由設定:一、二級轉速限值、測量線速度等功能與參數。
6、 “信號生成點”與“探頭”的距離:1-6mm。防護等級:IP66
二、基本工作原理:
當檢測的輪(軸)轉動時,探頭檢測到輪(軸)上的“信號生成點”產生的脈沖信號,“數顯轉速開關”顯示相應的轉速(轉/分)。當出現轉速低于一級限速時,一級繼電器吸合,用于報警:當出現轉速進一步降低,并低于二級限速時,二級繼電器也吸合,用于停機或控制。
三、主要性能及特點:
1、 數字顯示轉速(轉/分)。測量范圍:6轉/分——6000轉/分(或0.1Hz-100 Hz)。
測速顯示誤差:≤0.2% FS。(小于0.1HZ時作零值處理)。
2、 提供用于一級轉速報警的一組常閉、常開控制觸點輸出。觸點容量:0.3A125VAC;或者0.3A110VDC。
3、 提供用于二級轉速保護的一組常閉、常開控制觸點輸出。觸點容量:3A250VAC;或3A30VDC。
4、 提供兩種電源選擇:AC220V±22V(功耗≤5W);或DC24V(工作電流≤100mA)。
5、 用戶可自由設定:一、二級轉速限值、測量線速度等功能與參數。
6、 “信號生成點”與“探頭”的距離:1-6mm。防護等級:IP66
