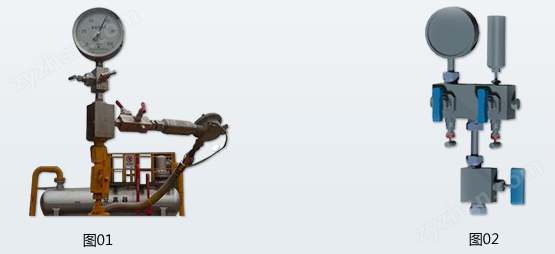

傳統連接方式—圖01
石油天然氣采氣樹地面工程需要在采氣樹上安裝壓力表和壓力變送器，以便對采氣樹的各級套管和油管的壓力進行實時測量監控，傳統連接方式為3個高壓截止閥，1個三通接頭，9個格蘭接頭，5根高壓管組成（如圖1），這種分體式連接接點多，泄漏點多，管路長，安裝時間長，成本高，占用的空間也大，同時維護費用也高。
優化方案—圖02
為了減少泄漏點，節省空間，節省安裝時間，降低成本，重慶九環機電特別設計一種集成的新型10000psi采氣樹組合閥。這種優化方案只需要2個高壓截止閥，7個格蘭接頭，3根高壓管組成（如圖2）。
我司研發的新型1000PSI采氣樹組合閥，連接方式放方便、大大減少泄露，同時節約了時間成本與空間成本，價格也非常實惠。歡迎來電詳詢：
閥組產品特點features
一體式結構，安全可靠
采用不銹鋼銷防止閥座因振動而脫離
閥座與閥體間硬連接，提供可靠的零泄漏密封
無毛刺的螺紋和內表面，減少泄漏，并保證儀表的精確讀數
閥尖采用錐面和后部球頭設計，提供較小的開、關力矩和較高使用壽命
閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命
閥體密封口采用自動定心設計，保證每次關斷的閥尖密封線在同一位置
分別用藍、綠、紅區分截止閥、平衡閥、排污/測試閥，安裝現場一目了然
閥組脫脂禁油處理 oil free
在氧氣的工況條件下，閥組和閥門必須進行脫脂禁油處理，否則碳氫化合物和油類會在氧氣中劇烈反應，產生燃燒和爆炸。在閥組、閥門選型中，應在選型代碼后加/T，如果需要配置接頭，請選用我公司專門的脫脂禁油接頭。產品采用封塑包裝，并在包裝袋上貼上“禁油”標識。
閥門結構structure
| NO. | 結構特點 |  | |
| 1 | 帶防退螺釘的手柄，更好的傳遞力矩 | ||
| 2 | 藍色、綠色、紅色的防塵蓋來區分截止閥、平衡閥、排污/測試閥，并防止灰塵、雜質進行閥桿，影響密封 | ||
| 3 | 壓緊螺母，用于推壓填料，使之變形膨脹，與閥桿和閥座形成密封，有微漏時，也可作二次或多次調整 | ||
| 4 | 閥桿采用滾制螺紋，提高螺紋表面硬度，使之更耐磨，延長了閥桿的使用壽命 | ||
| 5 | 鎖緊螺母，提供可靠的鎖緊力，防止壓緊螺母因振動松開，使填料失去密封功能 | ||
| 6 | 閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命 | ||
| 7 | 金屬墊圈，提供無旋轉推力，減少因旋轉摩擦帶來的填料損壞 | ||
| 8 | 下設計式PTFE/柔性石墨填料，防止介質進入腐蝕閥桿螺紋 | 10 | 雙相鋼錐頭，提供更高的硬度，避免錐頭多次使用后產生損傷；尾部球頭設計，提供無旋轉推壓，頭部錐度設計，使之與閥體孔口形成線性密封；整體萬向式偏擺設計，降低了其它零件不同軸帶來的密封隱患 |
| 9 | 閥門全開時，閥桿背部錐面與閥座形成線性接觸，提供閥桿輔助密封 | ||
