本文展示T型儀表五閥組JS5T0-3FNWL-E
T型儀表五閥組JS5T0-3FNWL-E
重慶九環機電有15年歷史的儀表五閥組供應商，提供包括JS5T0-3FNWL-E在內的多種不同型號、不同價格、不同使用環境的儀表五閥組。儀表五閥組解決方案，重慶九環機電更懂您！
閥組產品特點features
一體式結構，安全可靠
采用不銹鋼銷防止閥座因振動而脫離
閥座與閥體間硬連接，提供可靠的零泄漏密封
無毛刺的螺紋和內表面，減少泄漏，并保證儀表的精確讀數
閥尖采用錐面和后部球頭設計，提供較小的開、關力矩和較高使用壽命
閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命
閥體密封口采用自動定心設計，保證每次關斷的閥尖密封線在同一位置
分別用藍、綠、紅區分截止閥、平衡閥、排污/測試閥，安裝現場一目了然

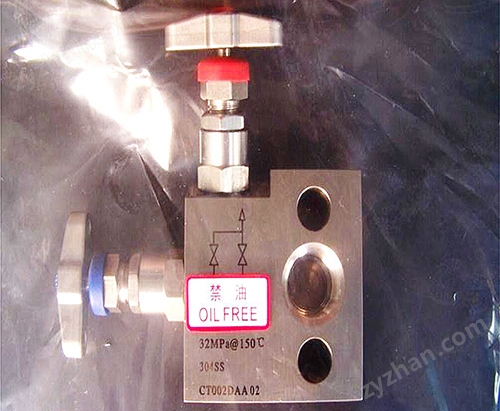

閥組脫脂禁油處理 oil free
在氧氣的工況條件下，閥組和閥門必須進行脫脂禁油處理，否則碳氫化合物和油類會在氧氣中劇烈反應，產生燃燒和爆炸。在閥組、閥門選型中，應在選型代碼后加/T，如果需要配置接頭，請選用我公司專門的脫脂禁油接頭。產品采用封塑包裝，并在包裝袋上貼上“禁油”標識。
閥門結構structure
| NO. | 結構特點 |  | |
| 1 | 帶防退螺釘的手柄，更好的傳遞力矩 | ||
| 2 | 藍色、綠色、紅色的防塵蓋來區分截止閥、平衡閥、排污/測試閥，并防止灰塵、雜質進行閥桿，影響密封 | ||
| 3 | 壓緊螺母，用于推壓填料，使之變形膨脹，與閥桿和閥座形成密封，有微漏時，也可作二次或多次調整 | ||
| 4 | 閥桿采用滾制螺紋，提高螺紋表面硬度，使之更耐磨，延長了閥桿的使用壽命 | ||
| 5 | 鎖緊螺母，提供可靠的鎖緊力，防止壓緊螺母因振動松開，使填料失去密封功能 | ||
| 6 | 閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命 | ||
| 7 | 金屬墊圈，提供無旋轉推力，減少因旋轉摩擦帶來的填料損壞 | ||
| 8 | 下設計式PTFE/柔性石墨填料，防止介質進入腐蝕閥桿螺紋 | 10 | 雙相鋼錐頭，提供更高的硬度，避免錐頭多次使用后產生損傷；尾部球頭設計，提供無旋轉推壓，頭部錐度設計，使之與閥體孔口形成線性密封；整體萬向式偏擺設計，降低了其它零件不同軸帶來的密封隱患 |
| 9 | 閥門全開時，閥桿背部錐面與閥座形成線性接觸，提供閥桿輔助密封 | ||
