詳細介紹
產品概述：
QB2雙口排氣閥誕生于70年代，體形大,重量重，排氣量小，該排氣閥在80年代末理想產品，問世以來一直還續用。排氣閥是管道必配設備，安裝在管道點或閉氣地方，來排除管內氣體，來疏通管道，使管道運轉正常，如停電，停泵管內會出現負壓力會引起管道振動或破裂，該排氣閥隨時吸氣，確保管路安全。
每小時排氣量表：
| 規格 | 50 | 75 | 100 | 150 | 200 |
| 立方米/小時 | 4-173 | 85-352 | 14-597 | 22-904 | 27-1145 |
主要零配件：
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
| 閥體 | 密封墊 | 閥瓣 | 開槽錐端定位螺釘 | 閥桿 | 空心球 | 閥蓋 | 墊片 | 填料 | 排氣片 | |||
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | ||||
| 排氣端蓋 | 螺母 | 護蓋 | 螺母 | 專用螺柱 | 雙頭螺柱 | 填料壓蓋 | 螺母 | 雙頭螺柱 | ||||

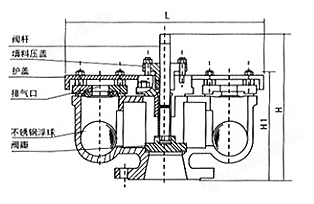

主要外形及連接尺寸：
| 型號 | 公稱通徑 | 主要尺寸 | ||||||
| D | D1 | D2 | L | Z-φd | 介質 | 閥體材料 | ||
| QB2-10 | 40 | 145 | 110 | 85 | 430 | 4-φ18 | 水 | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
| QB2-10 | 50 | 160 | 125 | 100 | 430 | 4-φ18 | 水 | |
| QB2-10 | 75 | 195 | 160 | 135 | 470 | 4-φ18 | 水 | |
| QB2-10 | 100 | 215 | 180 | 155 | 500 | 4-φ18 | 水 | |
| QB2-10 | 150 | 280 | 240 | 210 | 540 | 8-φ20 | 水 | |
| QB2-10 | 200 | 335 | 295 | 265 | 700 | 8-φ20 | 水 | |
