氣動襯膠蝶閥 氣動耐磨蝶閥 D671J 氣動內襯橡膠蝶閥



氣動襯膠蝶閥(亦稱氣動耐腐蝕蝶閥)，是采用角行程活塞式氣動執行器及襯膠蝶閥蝶體組成，可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動襯膠蝶閥不僅具有優良的防腐(耐堿、鹽性能，耐弱酸侵蝕)耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，(比普通有銷蝶閥降低百分之四十)維修方便，外形美觀等突出優點。氣動襯膠蝶閥整個蝶板與閥體在360°圓周內同心(中線)具有雙向密封功能。閥座和閥體內襯一體化，適用于各種不同的腐蝕性介質，作管路啟閉或調節以達到控制要求。


氣動襯膠蝶閥 主要特點



1、采用襯膠無銷，保證了介質與金屬隔離，提高了產品的可靠性。

2、密封面耐磨性好(橡膠耐磨性是銅的七倍)。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、橡膠材料無任何毒性，并且抗菌、抗霉。

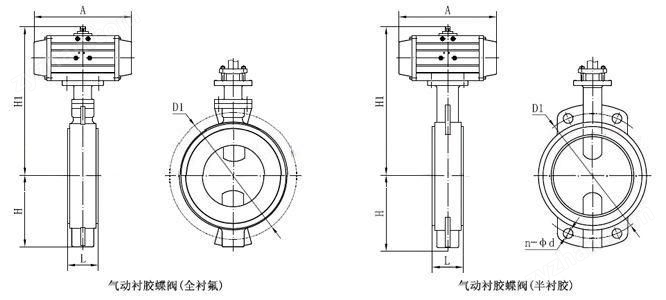

閥體

閥體形式	直通鑄造蝶閥
公稱通徑	DN50～1000mm
公稱壓力	PN1.0、1.6 MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

閥內件

閥板形式	垂直板式(蝶形)
流量特性	線性

執行機構

執行器型號	GT系列、ST系列、AT系列、AW)系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

氣動襯膠蝶閥 主要性能指標

回差	帶定位器：小于全行程的2%
基本誤差	帶定位器：小于全行程的±2%
泄露量l / h	符合ANSI B16.104 IV級標準
可調范圍R	50：1

氣動襯膠蝶閥 主要零件材料

閥體、底座	球墨鑄鋼、鑄鋼、不銹鋼、襯橡膠
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料、襯橡膠
密封圈	不銹鋼、襯橡膠
閥桿	2Cr13、不銹鋼、襯橡膠
填料	V型聚四氟乙烯填料、柔性石墨填料

氣動襯膠蝶閥 密封材料選擇

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

氣動襯膠蝶閥 主要性能規范

公稱通徑DN(mm)	50-1800
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.6	0.6	0.6
適用介質	弱堿、鹽酸、空氣、水及各類酸性物質
