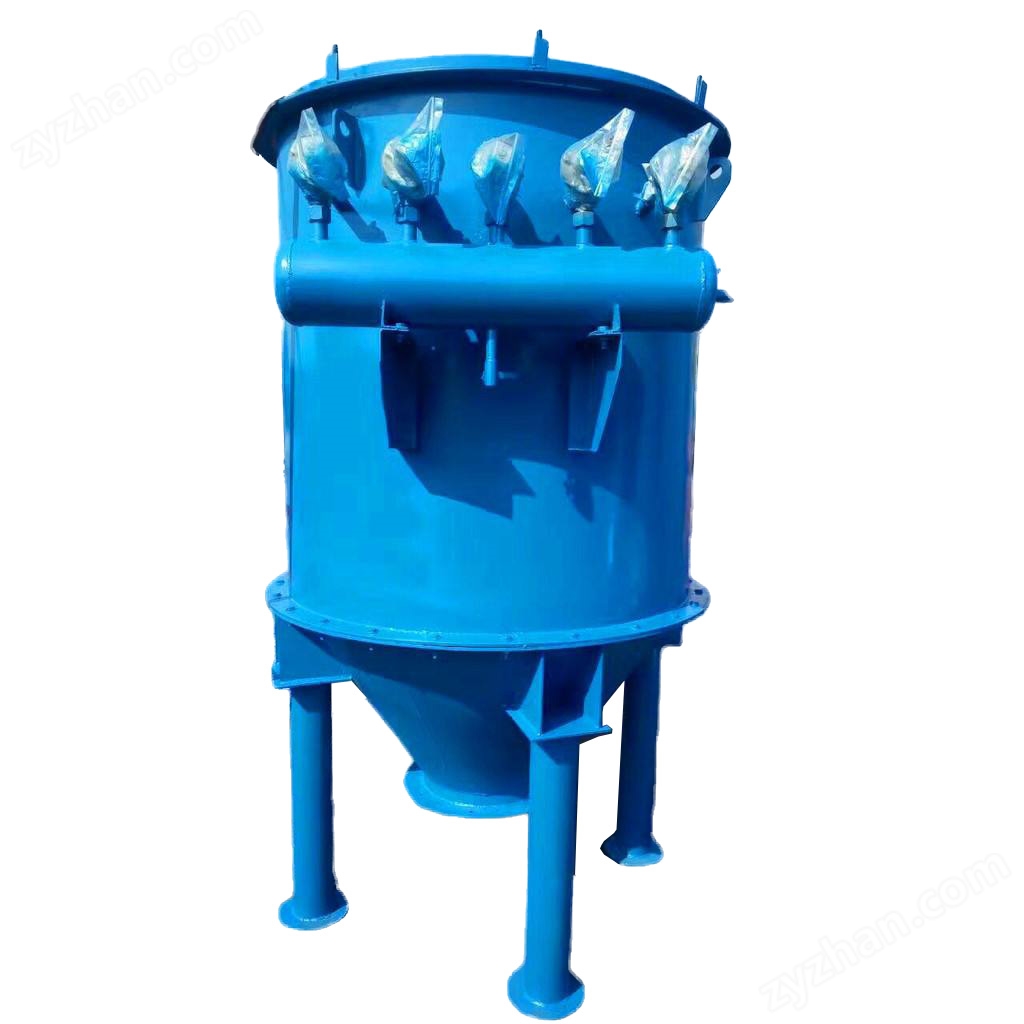

ZC型機械回轉反吹扁袋除塵器

一、產品介紹

機械回轉反吹袋式除塵器一種新型的除塵裝置，其結構設計采用的是大氣回轉反吹方方式進行清灰。其脈沖清灰是采用高壓風機反吹清灰的一款布袋除塵器，它取代了原來的壓縮空氣系統，并且使得更換濾袋更加方便。可寬泛應用于機械、鑄造、采礦、冶煉、建筑材料、糧食化工和其他許多領域。

二、結構設計特點

1、機械回轉反吹袋式除塵器的殼體按照旋風除塵器流型設計，能夠起到局部旋風作用，工作中大顆粒塵經旋風離心作用首先分離，小顆粒塵則由濾袋由于進行二級除塵減輕了濾袋的負荷，同時增加了濾袋使用壽命。采用圓筒拱頂的體形設計，從受力上比較均勻，而且抗爆性能好。

2、采用梯形扁袋在圓筒體內布置，結構簡單、緊湊，過濾面積指標高，在反吹風作用下，梯形扁袋振幅大，只需一次振擊，即可抖落積塵，有利于提高濾袋壽命。

3、由于采用了旋臂回轉對環狀布置的每個布袋輪流分圈反吹清灰，因此再生工況并不影響除塵器的整體凈化效果，反吹清灰對除塵器整機阻力基本無影響。

4、該除塵設備采用了設備自帶的高壓風機，在反吹清灰中不受使用場合氣源條件的限制，易損件少、維護簡便、運行可靠。從而克服了壓縮空氣脈沖清灰的弊病。反吹風作用距離大，可采用長濾袋，充分利用空間，占地面積小，處理煙氣量大。

三、工作原理

1、粉塵過濾原理：含塵氣流由切向方向進入過濾室的上部空間，由于結構入口為蝸殼型。大顆粒及凝聚粉塵塵粒在離心力作用下會沿著筒壁旋轉落入灰斗中，而小顆粒粉塵彌散于過濾室袋間空隙從而被濾袋阻留下來。被粘附在濾袋的外層表面，被凈化后的空氣則會透過濾壁經花板上濾袋導口匯集于清潔室，由通風機吸出而排放于大氣中。　

2、清灰再生原理：當隨著過濾工況的持續進行，被阻留的粉塵逐漸增厚因而濾袋阻力逐漸增加。當達到反吹風控制阻力上，除塵器根據需要可以手動或自動開啟反吹風機，也可由差壓變送器發出訊號自動啟動反吹風機及反吹風旋臂傳動機構進行反吹，（注：自控裝置我公司也可以配套提供）。具有足夠動能量的反吹風氣流則由旋臂噴口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，從而引起濾袋的實質性振擊而抖落積塵。

四、規格型號表
