GVD1200撕裂傳感器

GVD1200撕裂傳感器產品介紹

GVD1200撕裂傳感器可與煤礦帶式輸送機用綜合保護裝置配套使用。接入本質安全型系統信號裝置中，作為帶式輸送機的膠帶撕裂保護裝置使用，也可用于地面非防爆等有膠帶輸送機的場合。GVD1200撕裂傳感器采用壓敏式原理，在煤礦井下含有甲烷和煤塵的爆炸性氣體混合物的場合。

GVD1200撕裂傳感器型號意義

型號：GVD1200撕裂傳感器

G——傳感器

V——測量撕裂用

D——壓力接觸式

1200——主參數

GVD1200撕裂傳感器工作條件

a. 溫度：0℃～+40℃；

b. 濕度：≤95%；

c. 大氣壓力：80kPa～106kPa；

d. 煤礦井下無破壞絕緣的腐蝕性氣體的場合；

e. 用于具有甲烷煤塵等爆炸性混合物的危險場所；

GVD1200撕裂傳感器結構及工作原理

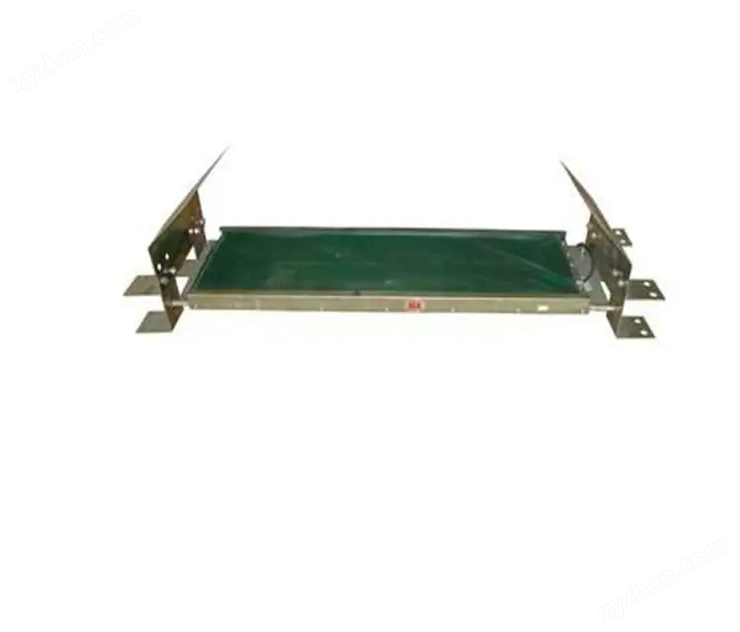

GVD1200撕裂傳感器為長方形結構，上罩有防水布袋，兩端配有安裝鋼絲繩，安裝方便。當撕裂傳感器檢測面上物料達到動作值時，撕裂傳感器傳感器動作，輸出開關量信號，給帶式輸送機的綜合保護裝置發出膠帶撕裂信號。

GVD1200撕裂傳感器特點和要求

1 接點容量：12V/0.2A。
2 接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω。
3 動作值允許誤差范圍
壓敏式撕裂傳感器動作誤差±10％ 兩輸出端子應接通 ，接通電阻＜0.2Ω
GVD1200撕裂傳感器可與煤礦帶式輸送機用綜合保護裝置配套使用。接入本質安全型系統信號裝置中，作為帶式輸送機的膠帶撕裂保護裝置使用，也可用于地面非防爆等有膠帶輸送機的場合。

GVD1200撕裂傳感器技術參數

GVD1200撕裂傳感器總面積3000cm2。
防爆型式：礦用本質安全型，標志ExibI。
規格型式：壓敏式傳感器
輸出方式：無源型,開關量。
外形尺寸：1200mm×300mm×30mm
質量：5kg
