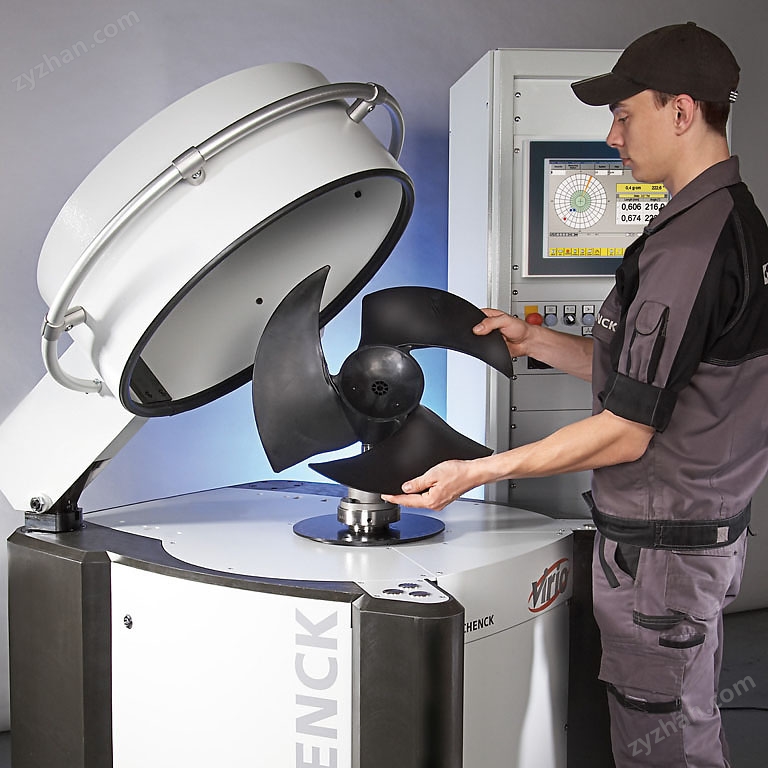

Virio立式硬支承平衡機4

模塊化結構
操作更簡便
精度更高
重量范圍10--300Kg
無極變速傳動裝置
人體工程學設計
應用更加廣泛
符合ISO 21940-23，C600防護裝置
測量系統CAB820，選項CAB920

適用范圍
VIRIO10——VIRIO300立式平衡機系列，可用不帶軸轉子的單面或雙面測量。譬如：壓力盤、剎車盤、剎車鼓、法蘭、殼體件、離合器零件、鼓風機、刀盤、葉輪、皮帶輪、鋸片、砂輪,飛輪、減震輪、增壓器葉輪等。適用于單件生產或小批量生產場合。該機器規定為直立運行，并可用于各種地點。
新轉子換型簡便，只需更換夾具既可。
可提供4種不同的驅動單元：1.5kW、2.2kW、4kW，或選用可自動定位的伺服驅動。不平衡的解算，可以極坐標顯示，也可均布或不均布的分量顯示，或者避開某些校正區域的解算。我們還可選擇銑削校正的軟件。校正數據可直接發送到校正單元(CAB 920)。
通過集成的鉆削系統，不平衡量可以直接在機器上減重來修正。需要去重的量值，可以解算為：鉆孔的數量、角度和深度。鉆削過程還能實時顯示。
可選配：焊接、鉚接和磨削校正單元

Data at a glance 參數瀏覽		VIRIO10	VIRIO50	VIRIO100	VIRIO300
Measuring unit 測量系統		CAB 820	CAB 820	CAB 820	CAB 820
Frequency squirrel drive 交流變頻驅動		1,5 kW	2,2 kW	2,2/4,0 kW	4,0 kW
Servo drive 伺服驅動扭矩		8 Nm	14 Nm	14 Nm	25 Nm
Rotor 轉子
Weight, max. 重量	[kg]	10	50	100	300
Diameter, max. 2) 直徑	[mm]	610	810	810	810
Height, max. 2) 高度	[mm]	250	450	450	450
Spindle dimension 主軸尺寸	[mm]	80H7	80H7	80H7	80H7
Maschine 機器
Width A 1) 寬度	[mm]	850	850	850	850
Depth B 1) 深度	[mm]	850	850	850	850
Height C 1) 高度	[mm]	1200	1200	1200	1200
Balancing speeds 平衡轉速	[min -1]	120 - 1200	120 - 1200	120 - 1200	120 - 550
Accuracy, 2 planes 1 plane 4) 單面精度	[gmm]	2 - 4	4 -10	10 bis 20	20 - 50
Accuracy, 2 planes 4) 雙面精度	[gmm]	18 - 25	18 - 28	20 - 40	20 - 100
Power supply 電源	[V]	400	400	400	400
Sound Pressure Level (with class C protection) 噪音（配C級防護罩）	[LpA [dB(A)]]	60 - 70	60 - 70	60 - 70	60 - 70
Basic machine 主機
Options 選項
Measuring instrument CAB 920 CAB920測量系統		?	?	?	?
Software options 軟件選項		o.r.	o.r.	o.r.	o.r.
Pneumatic unclamping system 氣動松夾系統		?	?	?	?
Pneumatic spindle lock device 主軸氣動鎖緊裝置		?	?	?	?
Balancing in two planes 雙面平衡		?	?	?	?
Report printer 打印機	Bestell-Nr.	R0060105.01	R0060205.01
Protective device to ISO 21940-23 防護裝置符合ISO 21940-23		?	?
Mass correction system 質量校正系統		o.r.	o.r.
1) Data non-binding, dependent on the respective equipment 數據未綁定，取決于具體設備情況
2) Other data on request 其它參數根據需求
3) Power supply: 3 / PE AC 50Hz 400 V +6 / -10% 電源：3 / PE AC 50Hz 400 V +6 / -10%
4) Measuring uncertainty 測量不確定度
o.r. on request 或者根據需求
