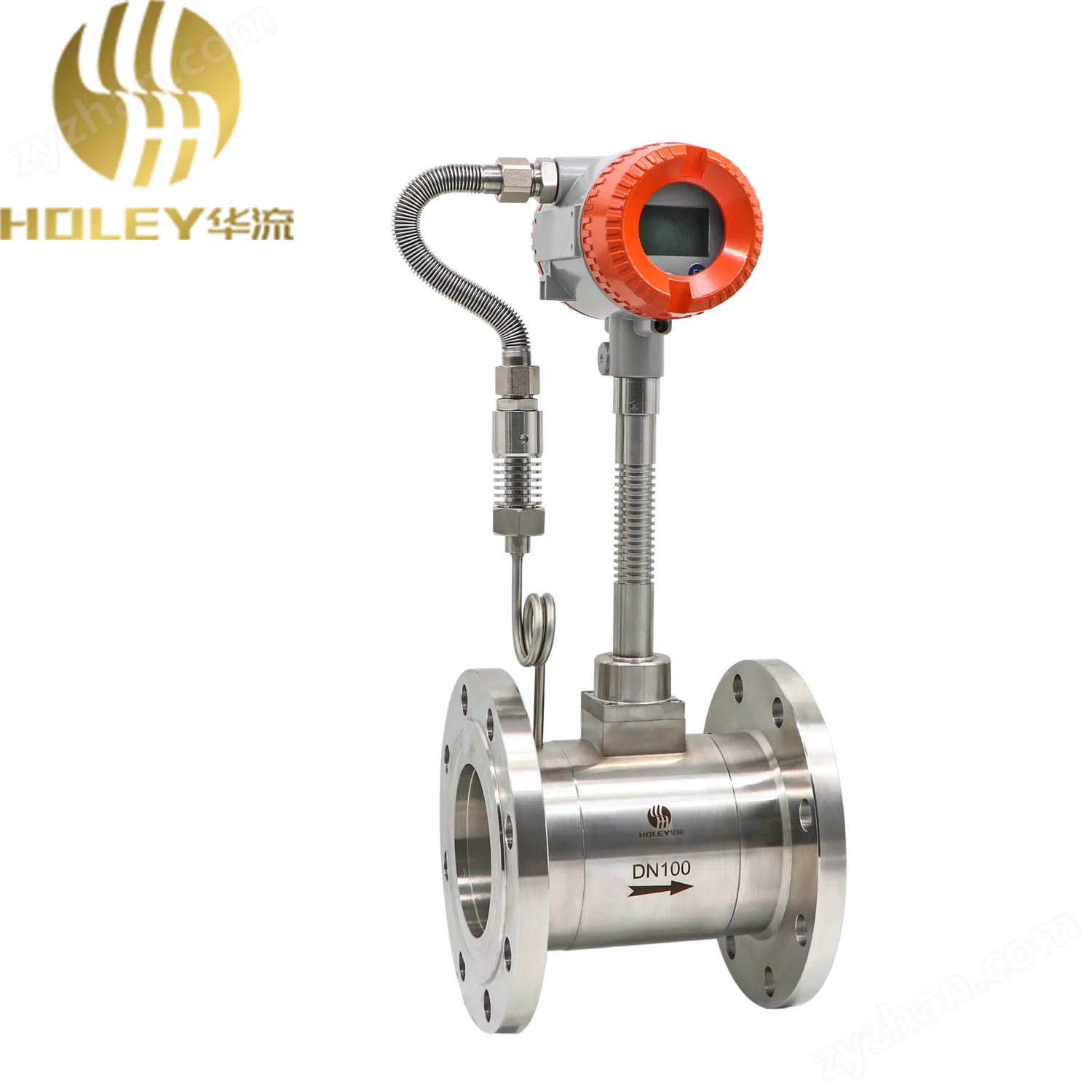

測量范圍寬，一般范圍度可達1:15以上.飽和蒸汽流量計壓損小，能量損失低,便于節能流量范圍滿足以下流量范圍，下限可擴展到2/3處，例如15口徑側液體為0.3*2/3=0.2m³ 參比條件下渦街流量傳感器工況流量范圍表 | 儀表口徑 (mm) | 液體 | 氣體和蒸汽 | | 測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | 測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | | 15 | 0.3-6 | 36-446 | 2.4-36 | 260-1600 | | 20 | 0.6-40 | 32-396 | 4-50 | 230-1360 | | 25 | 1.2～16 | 25～336 | 8.8～55 | 190～1140 | | 32 | 1.5-20 | 16-286 | 10-160 | 160-1090 | | 40 | 2～40 | 10～200 | 27～205 | 140～1040 | | 50 | 3～60 | 8～160 | 35～380 | 94～1020 | | 80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 | | 100 | 15～220 | 4.7～69 | 133～1700 | 42～536 | | 150 | 30～450 | 2.8～43 | 347～4000 | 33～380 | | 200 | 45～800 | 2～31 | 560～8000 | 22～315 | | 250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 | | 300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 | | (300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 | | (400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 | | (500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 | | (600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 | | (800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 | | (1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 | | >(1000) | 協議 | | 協議 | | 注：表中(300)～(1000)口徑為插入式 飽和蒸汽流量計選型: | 型 號 與 標 記 | 說 明 | | HL-LUGB － □ □ □ － □ □ | 應力式渦街流量傳感器 | | | – | ② | ③ | ④ | – | ⑤ | ⑥ | 順 序 號 | | 連 接 方 式 | 1 | | | | | | 法 蘭 連 接 型 | | 2 | | | | | | 法 蘭 卡 裝 型 | | 被 測 介 質 | 2 | | | | | 液 體 | | 3 | | | | | 氣 體 （包 括 蒸 汽） | | 傳 感 器 公 稱 通 徑 DN | 010 | – | | | 10 mm ( 非標 ) | | | 012 | – | | | 12.5 mm ( 非標 ) | 流 | | 015 | – | | | 15 mm ( 非標 ) | | | 020 | – | | | 20 mm ( 非標 ) | 量 | | 02 | – | | | 25 mm | | | 03 | – | | | 32 mm ( 非標 ) | 傳 | | 04 | – | | | 40 mm | | | 05 | – | | | 50 mm | 感 | | 06 | – | | | 65 mm | | | 08 | – | | | 80 mm | 器 | | 10 | – | | | 100 mm | | | 12 | – | | | 125 mm | 殼 | | 15 | – | | | 150 mm | | | 20 | – | | | 200 mm | 體 | | 25 | – | | | 250 mm | | | 30 | – | | | 300 mm | 內 | | 35 | – | | | 350 mm | | | 40 | – | | | 400 mm | 徑 | | 45 | – | | | 450 mm | | | 50 | – | | | 500 mm | | | | 無標記 | 無標記 | 脈沖輸出標準流量范圍 | | K | 無標記 | 脈沖輸出擴展流量范圍 | | | B | 防爆 | | | M | 電流輸出 DC4 ～ 20mA | | | X | 就地顯示 24V 供電工況各種參數 | | | XM | 就地顯示 24V 供電三線制電流輸出 | | | BM | 防爆，電流輸出 DC4 ～ 20mA | 儀表口徑的確定和安裝要求 1． 儀表在在管道上可以水平、垂直或傾斜安裝； 2． 測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動； 3． 測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處； 4． 測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作； 5．測液體直管段必須按要求，測氣體的直管段可適當放寬 6．測飽和蒸汽干度必須達到75%，再低影響的是精度.介質要單相介質，否則影響的也是精度。 7．測液體要求無脈動流，如有可盡量加長直管段，表前段有拐彎 8．表的前端直管段不夠且必須安裝閥門安裝球閥或閘閥，不要安裝蝶閥 飽和蒸汽質量流量測量范圍 | 絕壓 （Mpa） | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 流 量 單 位 | | 溫度 （℃） | 120 | 134 | 144 | 152 | 158 | 165 | 170 | 175 | | 密度 （kg/m3） | 1.13 | 1.65 | 2.17 | 2.67 | 3.17 | 3.71 | 4.06 | 4.66 | | 通徑 DN（mm） | 流 量 范 圍 | Kg/h | | 15 | 6.5~42 | 7.2~54 | 8.3~66 | 9~79 | 9.7~92 | 10.1-105 | 10.85115 | 11.3~129 | | 20 | 11.5~74 | 12.8~96 | 14.7~118 | 16~141 | 17.3~163 | 17.9-186 | 19.2-206 | 20.1~230 | | 25 | 18~115 | 20~150 | 23~185 | 25~220 | 27~255 | 28-290 | 30-320 | 32~360 | | 32 | 30~190 | 34~245 | 37~300 | 41~360 | 44~415 | 47-470 | 49-530 | 52~585 | | 40 | 46~295 | 52~385 | 58~475 | 64~560 | 68~650 | 73-740 | 77~830 | 81~910 | | 50 | 72~460 | 82~600 | 91~740 | 100~880 | 110~1020 | 110~1160 | 120~1290 | 130~1430 | | 65 | 121~775 | 138~1010 | 154~1250 | 170~1480 | 180~1720 | 190~51950 | 200~52180 | 210~2410 | | 80 | 0.18~1.17 | 0.21~1.55 | 0.23~1.90 | 0.26~2.20 | 0.27~2.60 | 0.29~52.96 | 0.31~53.30 | 0.32~3.65 | t/h | | 100 | 0.29~1.85 | 0.33~2.40 | 0.36~2.96 | 0.40~3.50 | 0.43~4.10 | 0.46~54.62 | 0.48~55.16 | 0.51~5.71 | | 125 | 0.45~2.86 | 0.51~3.75 | 0.57~4.65 | 0.63~5.47 | 0.67~6.36 | 0.71~57.22 | 0.75~8.06 | 0.79~8.92 | | 150 | 0.65~4.12 | 0.74~5.40 | 0.82~6.66 | 0.90~7.88 | 0.96~9.16 | 1.02~10.4 | 1.08~11.6 | 1.14~12.8 | | 200 | 1.15~7.13 | 1.31~9.60 | 1.46~11.8 | 1.60~14.0 | 1.71~16.3 | 1.82~18.5 | 1.92~20.6 | 2.02~22.8 | | 250 | 1.79~11.4 | 2.05~15.0 | 2.28~18.5 | 2.50~21.9 | 2.67~25.4 | 2.84~28.9 | 3.01~32.3 | 3.16~35.7 | | 300 | 2.58~16.5 | 2.95~21.6 | 3.28~26.6 | 3.60~31.5 | 3.84~36.6 | 4.10~41.6 | 4.33~46.4 | 4.55~51.4 | | 350 | 3.51~22.4 | 4.02~29.4 | 4.46~36.3 | 4.90~42.9 | 5.23~50.0 | 5.67~56.6 | 5.90~63.2 | 6.20~70.0 | | 400 | 4.58~29.3 | 5.25~38.4 | 5.83~47.4 | 6.40~56.0 | 6.83~65.1 | 7.28~74.0 | 7.70~82.6 | 8.10~91.4 | | 450 | 5.80~37.1 | 6.64~48.6 | 7.37~60.0 | 8.10~70.9 | 8.65~82.4 | 9.21~93.6 | 9.74~105 | 10.2~116 | | 500 | 7.16~45.8 | 8.2~60.0 | 9.10~74.0 | 10.0~87.5 | 10.7~102 | 11.4~116 | 12.0~129 | 12.7~143 | 飽和蒸汽質量流量測量范圍 | 絕壓 （Mpa） | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2.0 | 2.5 | 3 | 流 量 單 位 | | 溫度 （℃） | 179 | 187 | 195 | 201 | 206 | 212 | 223 | 235 | | 密度 （kg/m3） | 5.15 | 6.13 | 7.10 | 8.08 | 9.06 | 10.1 | 12.5 | 15 | | 通徑 DN（mm） | 流 量 范 圍 | Kg/h | | 15 | 11.9~141 | 12.9~165 | 13.7~191 | 14.7~213 | 16.5~239 | 18.4~266 | 22.8~329 | 27.4~395 | | 20 | 21.1~250 | 23~294 | 24.3~339 | 26.2~378 | 29.4~424 | 32.8~473 | 40.6~585 | 48.7~702 | | 25 | 33~390 | 36~460 | 38~530 | 41~590 | 46~662 | 51~738 | 64~913 | 76~1096 | | 32 | 54~640 | 59~750 | 63~860 | 67~970 | 75~1088 | 84~1213 | 104~1501 | 124~1801 | | 40 | 85~1000 | 92~1170 | 98~1350 | 110~1520 | 123~1704 | 137~1900 | 170~2352 | 204~2822 | | 50 | 130~1560 | 140~1840 | 150~2110 | 160~2380 | 179~2669 | 200~2975 | 248~3682 | 298～4418 | | 65 | 220~2640 | 240~3100 | 260~3560 | 280~4010 | 314~4496 | 350~5012 | 433~6203 | 520~7444 | | 80 | 0.34~4.00 | 0.37~4.70 | 0.39~5.39 | 0.42~6.08 | 0.47~6.82 | 0.53~7.60 | 0.65~9.41 | 0.78~1.13 | t/h | | 100 | 0.53~6.25 | 0.57~7.34 | 0.61~8.42 | 0.65~9.50 | 0.73~10.7 | 0.81~11.8 | 1.00~14.7 | 1.20~17.6 | | 125 | 0.83~9.77 | 0.90~11.5 | 0.96~13.2 | 1.02~14.8 | 1.14~16.6 | 1.27~18.5 | 1.57~22.9 | 1.88~27.5 | | 150 | 1.19~14.1 | 1.29~16.5 | 1.38~18.9 | 1.47~21.4 | 1.65~24.0 | 1.84~26.8 | 2.28~33.1 | 2.74~39.7 | | 200 | 2.12~25.0 | 2.29~29.4 | 2.46~33.7 | 2.61~38.0 | 2.93~42.6 | 3.27~47.5 | 4.05~58.8 | 4.86~70.5 | | 250 | 3.31~39.1 | 3.58~45.9 | 3.84~52.6 | 4.08~59.4 | 4.57~66.6 | 5.09~74.3 | 6.30~91.9 | 7.56~110 | | 300 | 4.77~56.3 | 5.16~66.1 | 5.53~75.8 | 5.88~85.5 | 6.59~95.9 | 7.35~107 | 9.10~132 | 10.9~159 | | 350 | 6.49~76.6 | 7.02~89.9 | 7.52~103 | 8.00~116 | 8.97~131 | 10.0~146 | 12.4~180 | 14.9~216 | | 400 | 8.48~100 | 9.17~117 | 9.82~135 | 10.4~152 | 11.7~170 | 13.0~190 | 16.0~235 | 19.2~282 | | 450 | 10.7~127 | 11.6~149 | 12.4~171 | 13.2~192 | 14.8~216 | 16.5~241 | 20.4~298 | 24.5~357 | | 500 | 13.3~156 | 14.3~184 | 15.4~211 | 16.3~238 | 18.3~266 | 20.4~297 | 25.2~367 | 30.3~441 | 飽和蒸汽的原理：根據卡門原則，流量將交替產生旋渦時，通過鈍體。 鈍體具有廣泛的，扁平的前。 在渦街流量計，旋渦發生體垂直延伸，到出油管流體。 流速成正比的旋渦頻率，并通過的面積乘以管倍的流體流速的流量來計算。 在某些情況下，渦體需要矯直消除扭曲的流動模式和旋流葉片，或直鏈的上游管道使用。 低流量時就提出了一個問題，因?yàn)檫@樣的渦體傾向于不規則在低流量條件下以產生渦流。 渦街流量計的準確度是從中級到高級，根據型號和制造商。 除了 液體和氣體流量測量，旋渦流量計被廣泛地用于測量蒸汽流量。 |
