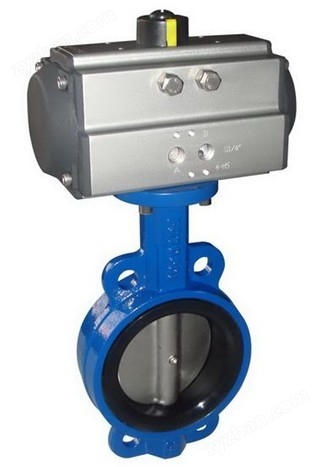

本公司生產的氣動對夾蝶閥分為兩種，一種是D671X/F氣動硬密封對夾蝶閥，是采用多層次金屬硬密封結構蝶閥和角行程氣動執行器組成。另外一種是WDLD671X/F氣動軟密封對夾蝶閥，是采用橡膠中線密封結構蝶閥和角行程氣動執行器組成。氣動對夾蝶閥適用于兩位開關、切斷的場合，也稱為氣動切斷蝶閥。外配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該閥門按其密封性能分為金屬密封與軟密封。氣動切斷蝶閥具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。氣動對夾蝶閥廣泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。
氣動對夾蝶閥 主要技術參數
公稱通徑 mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
公稱壓力 MPa | 0.6、1.0、1.6、2.5 | |||||||||||||||||
連接方式 | 法蘭式、對夾式 | |||||||||||||||||
動作范圍 | 0～90° | |||||||||||||||||
密封形式 | 金屬密封、四氟密封、橡膠密封 | |||||||||||||||||
執行器型號 | GT、AT、AW系列單雙作用氣動執行器 | |||||||||||||||||
供氣壓力 | 0.4～0.7MPa | |||||||||||||||||
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | |||||||||||||||||
環境溫度 | -30～+70℃ | |||||||||||||||||
作用形式 | 單作用執行機構、雙作用執行機構 | |||||||||||||||||
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | |||||||||||||||||
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動對夾蝶閥 執行器技術參數
執行器型號 | AT、GT、AW等系列單、雙作用氣動執行機構 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
額定行程 | 0～90° 0～270° |
環境溫度 | -20～+80℃ |
主要元件材質 | 殼體：鋁合金表面硬質氧化處理。端蓋：鋁合金表面噴塑處理。活塞/齒條：鋁合金。密封O型圈：丁睛橡膠=NBR70。軸承墊圈/導環：塑料。 |
輸出力矩 | 3~10000Nm |
連接標準 | 符合ISO5211、DIN3337和VD1/VDE3845以及namur標準 |
機械限位 | 兩個外部調節螺栓 |
防護等級 | IP68 |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、行程開關、閥位傳送器、手輪機構等 |
氣動對夾蝶閥 主要零件材料
零件名稱 | 材料 |
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟、不銹鋼 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨 |
氣動對夾蝶閥 主要性能規范
公稱通徑DN(mm) | DN50～1200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.5～0.7 | ||||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
適用溫度 | 碳鋼：-29℃～600℃ 不銹鋼：-40℃～600℃ | ||||
氣動對夾蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、介質溫度、連接方式、工藝介質、閥體材質等系列參數。
（2）執行器參數：執行器形式、控制方式（開關式、控制信號4-20mA,1-5V)、作用方式(氣-開式，氣-關式)、是否需要手動功能，現場環境是否為可燃可爆，環境溫度，安裝角度，現場氣源等。
盡量詳細的提供以上技術參數，方便我公司技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
