產品簡介
ZW型無堵塞自吸式排污泵，是根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型自吸排污泵。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，減輕人力的勞動強度，而且安裝使用方便，很少維修，性能達到水平，具有廣闊的應用市場和發展前。
自吸污水泵全部采用計算機設計和優化處理，公司擁有*、豐富的生產經驗和的檢測手段，從而保證產品質量的穩定可靠。 結構及工作原理 ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。
ZW自吸式無堵塞排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的液體。當泵起動吋，泵內的儲液在葉輪的作用下，夾帶著空氣被向上排出。液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
自吸排污泵于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。

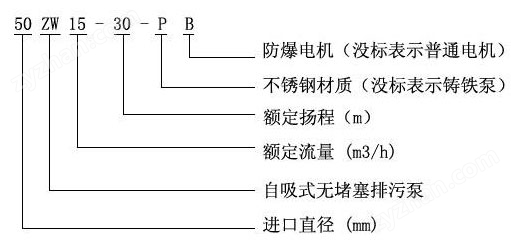

型號意義
產品優勢
- 排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
- 高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
- 自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
選型范圍
- 流量：5-800m3/h；
- 揚程：12-60m；
- 電機功率：2.2-55KW；
- 轉速：1450-2900r/min；
- 口徑：φ25-φ300；
- 介質溫度：≤100℃；
- 自吸高度：4.5-6.0m。
性能參數本數據僅供參考，請以實際訂貨為準！
| 型號 | 流量 （m3/h） | 揚程（m） | 功率（km） | 轉速（r/min） | 效率（%） | 汽蝕余量（m） | 自吸高度（m） | 自吸時間（min/5m) | 重量（kg) |
| 25ZW8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 3 | 100 |
| 32ZW5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 32ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 32ZW9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 40ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 40ZW20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 40ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 50ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 50ZW20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 50ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 50ZW20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 |
| 65ZW30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 |
| 65ZW25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 3 | 200 |
| 65ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 65ZW40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 65ZW65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
| 80ZW40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 3 | 240 |
| 80ZW40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 80ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 80ZW65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
| 80ZW80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 285 |
| 80ZW50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 3 | 340 |
| 100ZW100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 3 | 300 |
| 100ZW80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 3 | 300 |
| 100ZW100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 3 | 340 |
| 100ZW100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 | 5.5 | 2 | 510 |
| 125ZW120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 |
| 150ZW180-14 | 180 | 14 | 15 | 1450 | 60 | 5.0 | 5.5 | 3.5 | 500 |
| 150ZW180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 |
| 150ZW180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 |
| 150ZW180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 |
| 200ZW280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 700 |
| 200ZW280-28 | 280 | 28 | 55 | 1450 | 55 | 4.0 | 5.2 | 3 | 940 |
| 250ZW420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 |
| 300ZW800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1400 |
結構圖紙
安裝尺寸本數據僅供參考，請以實際訂貨為準！
ZW型自吸式無堵塞排污泵（法蘭尺寸）
安裝尺寸本數據僅供參考，請以實際訂貨為準！
ZW型自吸式無堵塞排污泵（法蘭尺寸）
