HDH47X蝶式緩沖止回閥用于工業給排水、污水處理廠的水泵出口處，防止管網中介逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城,排污的產品。
HDH47X蝶式緩沖止回閥產品概述：
巨龍閥門公司生產的H47X/H47H/HH47X/HH47H/H47XF/HDH47X型碟式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，防止中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥門主要由閥體、閥瓣、緩沖裝置和微量調節閥裝成。該產品具有機構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的產品。
HDH47X蝶式緩沖止回閥主要零件材料明細表：
| 序號 | 零件名稱 | 材料 |
| 1 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 2 | 蝶板 | 鑄鋼、球墨鑄鐵 |
| 3 | 密封圈 | 丁腈橡膠、三元乙丙 |
| 4 | 閥桿 | 不銹鋼 |
| 5 | 填料 | 石墨/PTFE |
HDH47X蝶式緩沖止回閥壓力試驗：
| 公稱壓力 | 強度試驗 | 水密封/上密封試驗 | 氣密封試驗 |
| 1.5* PN(MPa) | 1.1* PN(MPa) | 0.5-0.7(MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
HDH47X蝶式緩沖止回閥主要技術參數：
| 公稱壓力：1.0～2.5MPa | 工作溫度:0～80℃ | 法蘭標準:GB/T17241.6 GB9113 |
| 公稱通徑：200～1400mm | 適用介質:水、污水、海水等 | 試驗標準:GB/T13927 API598 |

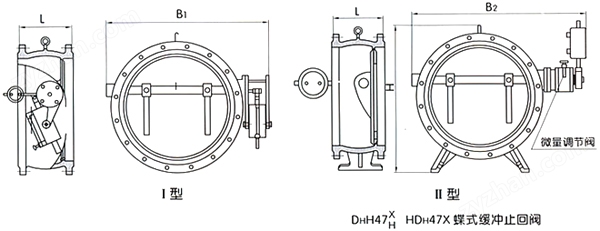

HDH47X蝶式緩沖止回閥主要外形尺寸 (法蘭連接尺寸：PN10、16、25按JB/T78-94標準)：
| 公稱通徑 | 尺寸(mm) | |||
| L | H | B1 | B2 | |
| 200 | 230 | 550 | 540 | 600 |
| 250 | 250 | 630 | 600 | 700 |
| 300 | 270 | 690 | 650 | 740 |
| 350 | 290 | 780 | 710 | 800 |
| 400 | 310 | 860 | 770 | 870 |
| 450 | 330 | 910 | 830 | 920 |
| 500 | 350 | 980 | 900 | 1000 |
| 公稱通徑 | 尺寸(mm) | |||
| L | H | B1 | B2 | |
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |
