T631是專為有線電視技術人員設計的長距離TDR。主要用于CATV，CCTV，同軸電纜和交流電纜，數據傳輸線纜。

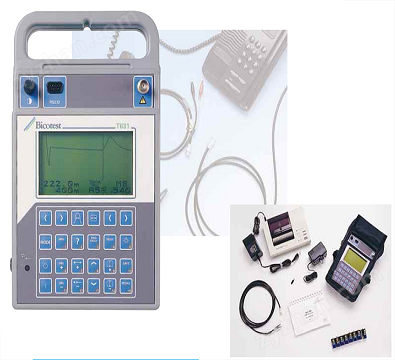

Radiodetection T631高效電纜故障測試儀產品介紹
T631是專為有線電視技術人員設計的長距離TDR。兩毫微秒的脈沖以及PC連接功能使它成為的故障定位儀器。主要用于CATV，CCTV，同軸電纜和交流電纜，數據傳輸線纜。
Radiodetection T631高效電纜故障測試儀產品特點
1.手持式電纜故障定位儀適合有線電視和電信領域。有短距離3m和12km兩種測試范圍。
2.通過簡單的操作和儀器高分辨率的屏幕顯示即可實現故障的自動查找。通過回波損耗測量達到對故障及反射率的確定。
3.2ns脈沖寬度可以更精確故障點。儀器能夠對符合國際標準的電纜，提供各種匹配連接頭實現線路測試。
4.帶圖形放大功能的十三種測試范圍及非常短的脈沖寬度非常適合短距離電纜。脈沖寬度可自動選擇和根據回波損耗自動擇。
5.帶有RS-232接口與計算機打印機連接用于測試同軸電纜，CATV，CCTV，數據傳輸線纜時分析，存儲和比較動態數據和波形。
6.專用功能鍵，幫助菜單高分辨率的顯示使儀器容易使用。
7.與專用濾波器配合使用能夠對低壓電纜故障精確定位。
Radiodetection T631高效電纜故障測試儀產品參數
| 適用范圍 | CATV，CCTV，同軸電纜和交流電纜，數據傳輸線纜 |
| 測試范圍 | 0-3m到0-12km，13個范圍，帶圖形放大功能 |
| 精度 | ＜范圍的0.5% |
| 分辨率 | 12km時，±0.05% |
| 回波損耗測量 | 0—-30dB |
| 傳播速度 | PVF變化范圍為30%-99.9%V 變化范圍為90-300m/μsV/2 變化范圍為45-150m/μs |
| 增益 | 0-60dB 以6dB為一階段進行步進，全范圍下靈敏度15mv |
| 脈沖特性 | 幅度：2.5V輸入選擇的阻抗 寬度：2ns,10ns,30ns,100ns,300ns,1200ns用戶選擇 輸出阻抗：50Ω，75Ω，93Ω用戶選擇 |
| 噪音濾波器 | 16MHZ下通過 |
| 輸出 | BNC插座，耐壓250V ，0-60hz |
| 顯示 | 帶背光的高清晰度LCD液晶屏；兩個單獨控制的游標 |
| 方式 | 直接；直接和記憶；直接和記憶（差值）；記憶 |
| 內存 | 15單元，保持信息直到被刷新。 |
| 接口 | RS-232與計算機和打印機連接 |
| 電源 | 內部鎳鎘電池，可使用8小時以上（無背光）如無任何操作，5分鐘后自動關機可選交流120V或230V適配器外部直流電源：操作：12V到20V 電池充電：15V到20V |
| 工作環境 | -5℃-50℃；93%相對濕度（40℃） |
| 存放溫度 | -5℃-65℃ |
| 防水等級 | IP54 |
| 安全性 | IEC1010 |
| 物理特性 | 75mm×183mm×300mm |
| 重量 | 2.5kg（含電池） |
| 標準附件 | 防水的肩包，8個充電電池；1×3米測試導線；BNC插座，鱷魚夾，交流充電器；直流插頭；說明書 |
| 可選附件 | X600 TTRACE ABILITY用于數據傳輸的PC軟件，含3.5英寸軟盤，操作說明書. 可與IBM Windows電腦兼容 |
| T600F 單帶阻濾波器，用于通電的交流電源線 | |
| 可選 | A:230V±10% 英國插頭B:120V±10% 美國插頭C:230V±10% 歐洲插頭 |
Radiodetection T631高效電纜故障測試儀產品配置
● 防水的肩包 ● 8個充電電池 ● 1×3米測試導線● BNC插座 ● 鱷魚夾 ● 交流充電器 ● 直流插頭 ● 說明書
