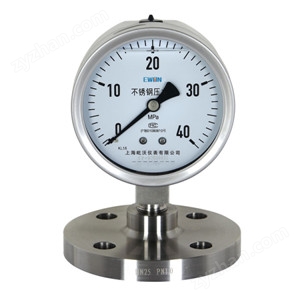

法蘭式耐震隔膜壓力表 YTFN-100H/MF

法蘭式耐震隔膜壓力表YTFN-100H/MF主要應用于石油化工、制堿、化纖、制藥、食品等工藝流程中，它是由通用型壓力表與連接體和隔膜隔離器組成。在測量介質是強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的情況下使用。

原理

當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。

型號表示

Y   1   2  — 3   4  /   5  / 6  / 7 / 8  / 9

u       Y -----測壓儀表

u       1-----敏感元件形式：T—彈簧管

u       2-----功能：Z--電阻

                F--防腐

                FN--防腐耐震

                XC--磁助式電接點

                SZ--三針

u       3-----公稱直徑：60—60mm

                    100--100mm

                    150--150mm

u       4-----表頭材質：H--全不銹鋼

                    S--全塑

                    B--防爆

u       5-----隔離器連接體型式：   Z--直接式（被測介質溫度＜80℃）

                              ZN--阻尼器（被測介質溫度＜80℃）

                               SR--散熱器（被測介質溫度＜200℃）

                               YL--硬管連接(被測介質溫度＜200℃）

                               RL1、2、4--軟管連接（軟管長1、2、4m)

                               GL--角行連接（被測介質溫度＜150℃）

                               GZL--過載保護器（被測介質溫度＜80℃）

u       6-----隔離器隔離體型式及材質：  ML--螺紋型（≤100MPa）

                                    MF1--工字型法蘭（≤4MPa）

                                     MF2--敞開式法蘭（≤25MPa）

                                     MF4--角度可調式

                                     MF5--探入式（1～25MPa）

                                     MF6--卡子式（衛生型）（0.1～2.5MPa）

                                     MF7--螺母式（衛生型）（0.1～2.5MPa）

                                     MF8--焊接一體式（4～100MPa）

                                     MF9--管道型

                                    材質：1Cr18Ni、316、316L、316+F4、F4柱

u       7-----隔離膜片材質：316L--不銹鋼

                        Cu30Ni70--蒙乃爾合金

                        Ta--鉭

                        H276C--哈氏合金

                        鍍F4--電詠聚四氟

                        襯F4--襯一層四氟

                        PTFE--貼進口四氟膜

u       8-----測量范圍：  -0.1～0、0.06、0.15、0.3

                      -0.1～0.5、0.9、1.5、2.4

                       0～0.1、0.16、0.25、0.4、0.6

                       0～1、1.6、2.5、4、6

                       0～10、16、25、40、60、100MPa

u       9-----螺紋及法蘭標準：  1.螺紋

                             M--國標

                             Z/ZG/G--英制

                             NPT/PT--美制

                             2.法蘭

                             GB--國標

                             HG--化工部標準

                             DIN--德國標準

                             JIS--日本標準

                             ANSI--美國標準

                                ┇

 訂貨需知

型號/耐震/表盤直徑/表頭材質/連接器/隔離器/膜片材質/壓力范圍/法蘭標準/法體材質

樣板表示

YTF-100H/GL/MF2/Ta/0-25MPa/HG20592-97 DN25 PN1.6RF/304

u       YTF -----型號

u       100 -----表盤直徑

u       H -----表頭材質

u       GL -----連接器

u       MF2 -----隔離器

u       Ta -----膜片材質

u       0～25MPa ----- 壓力范圍

u       HG20592-97 DN25 PN1.6RF -----法蘭標準

u       304 -----法體材質
