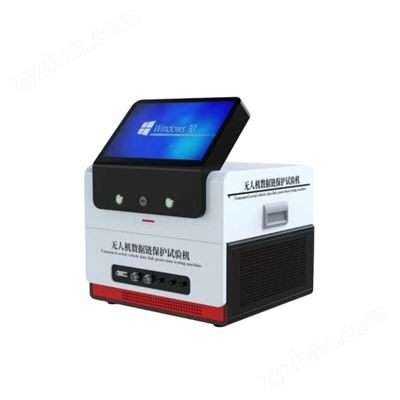

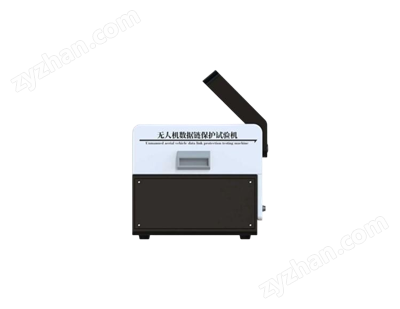

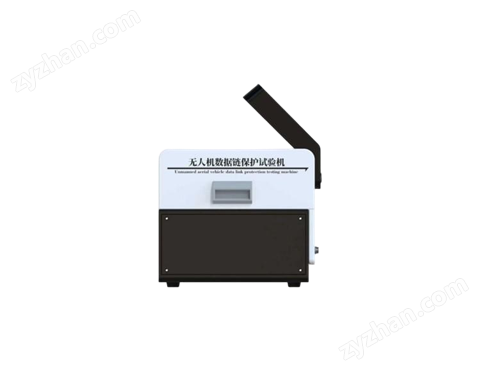

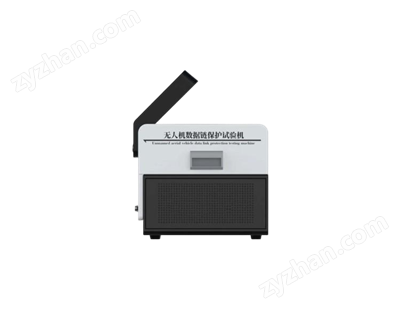

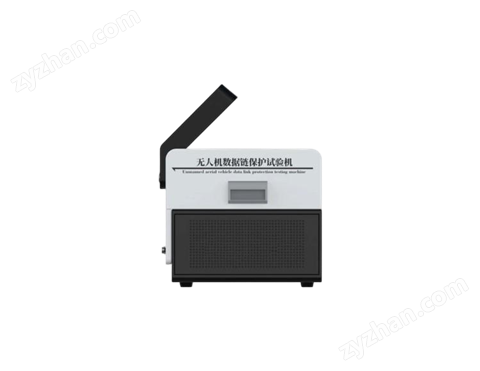

無人機數據鏈保護試驗機 種類齊全

無人機數據鏈保護試驗機 種類齊全無人機數據鏈保護試驗機 種類齊全

?一、儀器用途

覆蓋標準中輕型、小型民用無人機的遙控、遙測、圖傳全鏈路安全測試要求，可完成鏈路非授權接入防護驗證、數據加密有效性檢測、抗惡意干擾能力測試、跳頻通信合規性核驗四大核心試驗項目，精準驗證無人機數據鏈是否具備防劫持、防篡改的安全能力，防護無人機被惡意操控、數據泄露的風險，適用于產品定型研發、出廠合規檢測、第三方型式檢驗全場景，所有測試流程、判定規則對齊國標要求，測試結果可直接作為數據鏈安全合規性的判定依據。

二、工作原理

儀器以軟件無線電平臺為核心，集成多頻段射頻信號收發單元、協議深度解析模塊、安全漏洞模擬注入系統，在標準規定的電磁環境下，通過捕獲被測無人機的空口數據鏈信號，模擬第三方攻擊者的接入、篡改、干擾行為，一方面驗證被測鏈路的跳頻序列合規性、加密算法強度，另一方面測試其對非授權訪問的攔截能力，同步對比注入攻擊前后的鏈路狀態、無人機響應行為，最終將所有測試數據與GB 42590-2023的強制要求自動比對，輸出合規性判定結論，全程無自定義偏離項，符合標準的試驗邏輯。

三、滿足標準

GB 42590-2023 民用無人駕駛航空器系統安全要求  5.11 數據鏈保護

三、技術指標

控制系統：PLC+windows系統

操作界面：10寸嵌入式工業電腦

電源要求：AC220V±10%  50Hz

射頻收發性能：

支持2400~2476MHz、5725~5850MHz兩大無人機主流工作頻段覆蓋，信號收發帶寬最高支持200MHz，頻率分辨率≤1Hz，輸出功率范圍-100dBm~+20dBm，功率控制精度±0.5dB，匹配國標規定的無人機數據鏈工作頻段要求。

跳頻通信檢測能力：

可自動識別被測鏈路的跳頻工作模式，跳頻序列捕獲時長≤1s，跳頻頻率點識別精度±1kHz，支持跳頻駐留時間、跳頻速率、可用頻點數量的全參數解析，驗證其是否符合國標對跳頻擴頻通信的硬性要求。

加密有效性驗證模塊：

支持AES-128、AES-256等國標要求的主流加密算法的合規性檢測，可模擬暴力破解、重放攻擊、明文篡改等攻擊行為，驗證被測鏈路的加密防護能力，確認空口傳輸的遙控指令、遙測數據、圖流媒體無法被非授權設備解密、篡改。

非授權接入模擬系統：

可模擬第三方設備發起的鏈路連接請求、身份偽造接入嘗試，支持自定義不同強度的接入攻擊場景，精準記錄被測無人機數據鏈的攔截響應行為，驗證其是否能阻斷非授權設備的接入操作。

抗干擾測試單元：

支持同頻窄帶干擾、鄰帶寬帶干擾、脈沖干擾等多種干擾模式生成，干擾信號的時域、頻域參數可自定義配置，可精準測試被測數據鏈在不同干擾強度下的鏈路保持能力，驗證其抗干擾性能是否滿足國標要求。

數據采集與分析性能：

空口信號采樣率最高支持1GSa/s，采樣位寬16bit，全鏈路數據捕獲無丟包，協議解析延遲≤1ms，可完整記錄每一次攻擊嘗試的交互過程，自動生成攻擊行為日志與鏈路響應報告。

標準合規判定系統：

內置GB 42590-2023第5.11條全部試驗流程與合格判據，支持多輪次測試數據自動匯總分析，所有原始射頻數據、攻擊日志加密存儲不可篡改，可直接導出測試原始記錄與報告。

電磁屏蔽與安全防護：

儀器自帶一體化射頻屏蔽艙，艙內背景噪聲≤-110dBm，可隔絕外界環境電磁信號對測試過程的干擾，保障測試結果的穩定性與可復現性。

五、基本配置

主機1臺

扳手1套

電源線1根

說明書1份

合格證1份

保修卡1份

銘牌1份
