1、概述

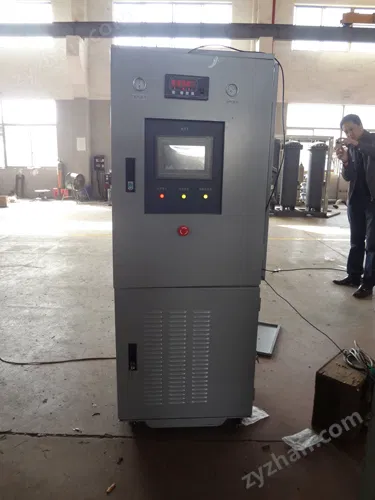

GX-DL1一體式制氮機是采用PSA-CMS變壓吸附的原理來制取高純氮氣，本設備體積小和重量輕，制取的氮氣純度高、露點低，并具有壓力可調、充氮的功能，適合于光學裝備、色譜儀、實驗室儀器等精密儀器的用氮需要。
2、系統組成
GX-DL1一體式制氮機由空氣供給、空氣處理、PSA空氣分離裝置（含控制系統）、充氣設備等組成。
2.1空氣供給
無油壓縮機、壓力開關、單向閥、電磁閥、空氣儲罐、散熱系統等組成
本設備的壓縮空氣有小型無油壓縮機提供，通過壓力開關設定空壓機的出氣壓力，由電磁閥向后工段供氣。
2.2空氣處理
風冷卻器，電子排水器、空氣過濾器、空氣干燥機等組成
空壓機出來的壓縮空氣溫度高，氣體中含有較多的水分，通過空氣處理系統達到要求的指標。
壓縮空氣首先通過風冷卻器，降低氣體溫度，冷凝下大量的水氣，由電子排水器定時排出機箱。
經初處理的壓縮空氣通過空氣過濾器，去除氣體中的顆粒，然后進入空氣干燥機，由空氣干燥機對壓縮空氣進行深度除水，
2.3空氣分離裝置（PSA）
吸附塔（2個）、氮氣緩沖罐、電磁閥、氣控閥、氮氣過濾減壓閥、氮氣流量計、取樣減壓閥、取樣流量計、氮氣純度分析儀、出氣電磁閥、壓力表、手動閥門、反吹閥、程序控制器、觸摸屏等組成
1）吸附塔：內裝CMS碳分子篩
2）氮氣緩沖罐：儲存緩沖制取的氮氣，減少氮氣的波動
3）氣控閥：控制吸附塔的進出氣管道
4）氮氣過濾減壓器：調節氮氣的出口壓力
5）氮氣流量計：控制氮氣的出氣流量
6）取樣減壓閥：調節取樣氣的壓力
7）取樣流量計：控制取樣流量
8）氮氣分析儀：在線檢測并監控氮氣純度
9）出氣電磁閥：通過氮氣純度分析儀的純度來控制閥門的開關
10）壓力表：顯示空氣壓力、氮氣壓力、吸附塔的壓力
11）手動閥門：控制調節氣體的流量
12）反吹閥：吹掃吸附塔里的殘留的氧氣
13）程序控制器：控制制氮機的閥門動作
14）觸摸屏：修改參數、顯示動作狀態和指標參數
2.4抽真空及充氣設備
氮氣電磁閥壓力傳感器、氮氣壓力傳感器、壓縮空氣電磁閥、管道、手動閥門等組成
1）氮氣電磁閥：自動抽真空時，控制氮氣的流向
2）真空壓力傳感器：顯示抽真空時的真空度
3）氮氣壓力傳感器：顯示充氮氣時的壓力
4）壓縮空氣電磁閥：控制真空發生器的驅動氣源
5）管道：管道密封性能好
6）手動閥門：手動對設備進行人工充氮
3、系統功能
3.1制取高純度、低露點的氮氣
3.2儀器設備內部自動抽真空
3.3儀器設備內部自動充氮氣
3.4儀器設備手動充氮氣
4、性能指標
4.1環境要求：
1）工作溫度：-10°C-----+40°C
2）存儲溫度：-20°C-----+50°C
3）工作濕度： 5％-----90％
4）存儲濕度： 5％------95％
4.2技術指標
1）氮氣純度：99.99％
2）露點溫度：高于-40 °C.
3）產氮量： 10L/min (可調)
4）出口壓力：0.1-0.5MPA
5）外形尺寸：960*620*935（高）毫米實際設備為準
6）整體重量：小于150kg
7）電源：220V 50H
