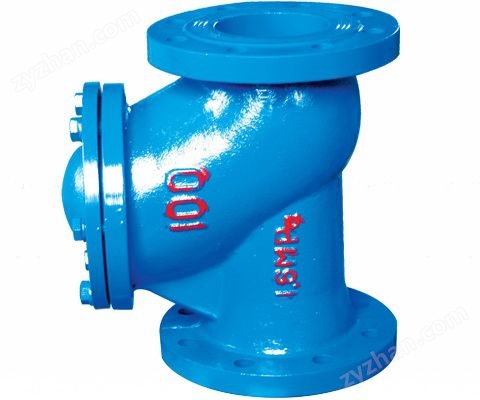

一、HQ41X滑道滾球形止回閥、HQ41X球形止回閥概述：
無磨損球形止回閥采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。
HQ41X球形止回閥（無磨損球形止回閥）,采用橡膠包皮滾動球為閥瓣,在介質的作用下,可在閥體的整體式滑道上作上下滾動,從而打開或關閉閥門,密封性能好,消聲式關閉,不產生水錘.閥體采用全水流通道,流量大,阻力小,水龍頭損失比旋啟式小50%,水平或垂直安裝均可,可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0～80℃。
二、HQ41X球形止回閥主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：50～350mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
二、HQ41X球形止回閥主要技術參數：
| 型號 | 公稱壓力MPa | 試驗壓力PSMPa | 工作溫度℃ | |
| 殼體 | 密封 | |||
| HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80 |
| 1.6 | 2.4 | 1.76 | ||
HQ41X球形止回閥主要零部件：
| 零件名稱 | 材質 |
| 閥體、閥蓋 | 球鐵、鑄鋼 |
| 球架、檔板 | 球鐵、鑄鋼 |
| 球體 | 碳鋼包橡膠 |
三、HQ41X球形止回閥主要外形尺寸：
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| Lmm | 216 | 241 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
| Hmm | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
| 連接尺寸 | PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準 | |||||||||
聲明：本文中所有HQ41X滑道滾球形止回閥文字、數據、圖片均只適用于參考，HQ41X滑道滾球形止回閥產品的具體型號、原理、參數、結構、尺寸、等詳情請與我們聯系。
